Составные сваи. Типы соединений (стыка): стаканный и сварной.

Общая информация о составных ЖБ свай.

Составные железобетонные сваи представляют собой конструкцию, состоящую из двух или более сегментов, соединенных друг с другом. Такие сваи используются в случаях, когда глубина заложения фундамента превышает стандартные размеры цельных свай, либо когда условия грунта требуют повышенной жесткости и надежности основания.
Откудада взялись "стандартные размеры". Все достаточно просто. Стандартной максимальной длиной для сваи 30х30 считается 12 метров. Серия (чертежи), по которым изготавливают сваи не предусматривает 13-метровых свай 30х30, хотя мы их иногда производим по соответствующим заявкам. Дело в том, что, допустим, 14-метровая свая 30х30 будет настолько хрупкой за счет своей длины, что с большой вероятностью сломается если не при погрузо-разгрузочных работах, то при забивке точно.

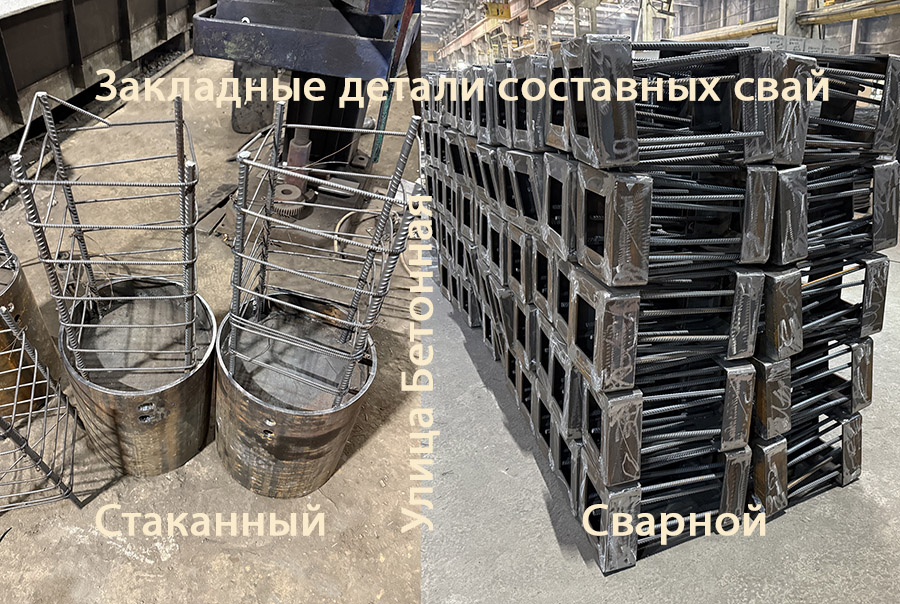

Поэтому, если по расчету конструктора, для фундамента надо применить сваи 30х30 длиной 20 метров, сваи делают составными, из 2 элементов (верх 8 метров и низ 12 метров) с загладными деталями, позволяющими состыковать эту сваю при монтаже (забивке, или вдавливании).

Типы стыков составных ЖБ свай

Существует два основных типа стыков составных ЖБ свай:

• Стаканный стык

Один сегмент сваи вставляется внутрь другого сегмента, образуя стаканообразное соединение. Пространство между стенками заполняется бетонным раствором или специальным клеевым составом.
Преимущества:
- Высокое сопротивление нагрузкам, особенно вертикальным.
- Простота монтажа и надежность соединения.
- Минимальное влияние погодных условий на качество стыка.
Недостатки:
- Ограниченная гибкость в проектировании из-за фиксированной формы стакана.
- Дополнительные затраты на материалы для заполнения пространства.

• Сварной стык

Соединение осуществляется посредством сварки арматурных стержней или специальных закладных деталей, установленных на концах каждого сегмента сваи.
Преимущества:
- Высокая прочность и устойчивость к динамическим нагрузкам.
- Возможность точной регулировки положения свай относительно друг друга.
- Отсутствие необходимости в дополнительном материале для заполнения промежутков.
Недостатки:
- Требуется квалифицированный персонал для выполнения сварочных работ.
- Возможные проблемы с качеством сварного шва, влияющие на общую прочность конструкции.

• Выбор типа стыка

Выбор конкретного типа стыка определяется рядом факторов:

Условия эксплуатации:
Если грунтовые воды находятся близко к поверхности, лучше выбрать сварной стык, обеспечивающий лучшую герметичность.
Тип нагрузки:
Для зданий с высокими статическими нагрузками предпочтительнее использовать стаканные стыки, обеспечивающие равномерное распределение усилий.
Экономические соображения:
Стоимость материалов и работ также играет важную роль в выборе типа стыка.

• Примеры проектов с использованием составных ЖБ свай

Пример 1:  Строительство многоэтажного жилого комплекса на участке с глубокими залеганиями твердых пород. Использованы сваи с сварными стыками для обеспечения устойчивости здания к горизонтальным силам ветра.
Пример 2: Возведение промышленного склада на заболоченной местности. Применены сваи со стаканными стыками для повышения сопротивления осадочным процессам.

• Заключение

Составные железобетонные сваи являются эффективным решением для фундаментов глубокого заложения. Правильный выбор типа стыка гарантирует надежность и долговечность конструкции, обеспечивая безопасность и комфорт будущих пользователей сооружений.
